Allgemein (öltemperaturenanzeige, Diff.)

Andreas Schneider , Mittwoch, 17.12.2025, 09:22 (vor 9 Stunden, 25 Minuten) @ 325_2.7yanis
bearbeitet von Andreas Schneider, Mittwoch, 17.12.2025, 09:34

Hallo Yanis,

zur Öltemp.anzeige gibt es verschiedene Möglichkeiten.

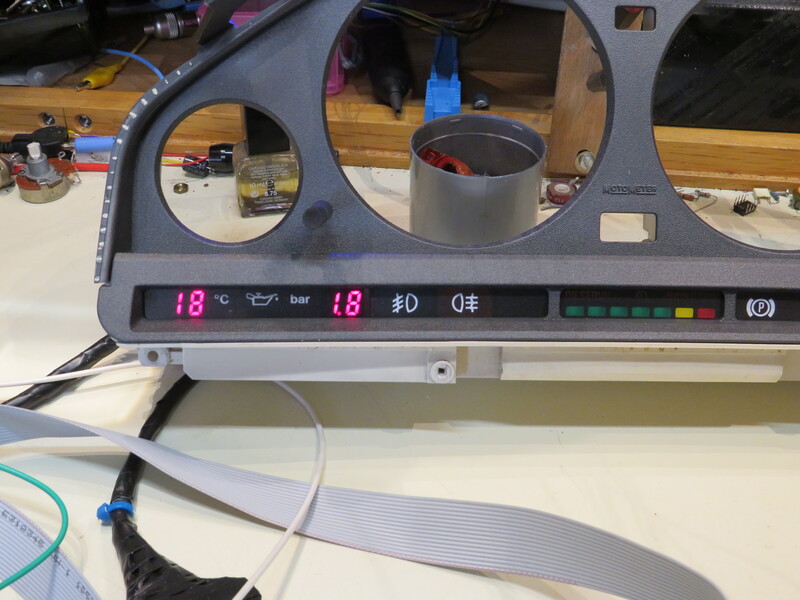

Von Roland gibt es das digital:
[image]

Hier kommt hinter dem Kombi eine Elektronikbox, von dort gehen 2 Kabel
bis an die Geber am Motor.
Die Elektronikbox muss dann noch an 12V angeschlossen werden.

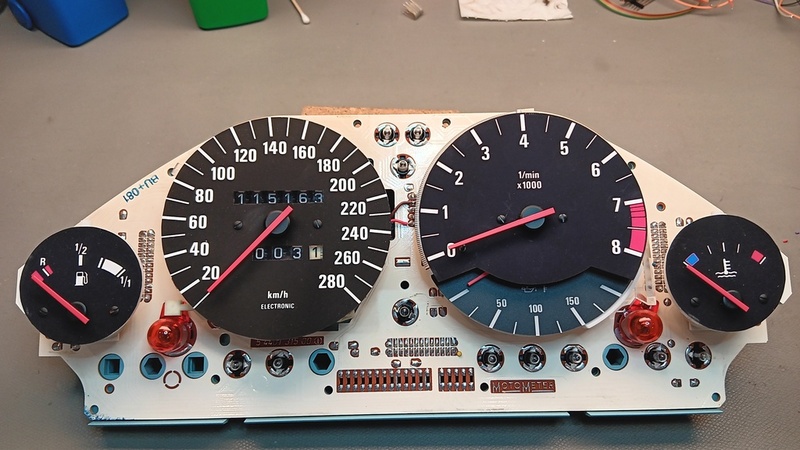

Von mir gibt es eine analoge Version:
[image]
https://www.e24elektronik.de/work/e30_oiltemp/
https://www.youtube.com/watch?v=CrXHA2ECr3A

Hier wird das Modul im DZM eingebaut und dann geht von dort 1 Kabel zum Geber am Motor.
Das Modul wird im Kombiinstrument intern versorgt.

Von E30clusters.com eine Version im Lüftungsgitter:
[image]
https://e30clusters.com/product/vent-screen-deco/

Gruß
Andi

--
